Описание
Станок MDTP510-16F/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

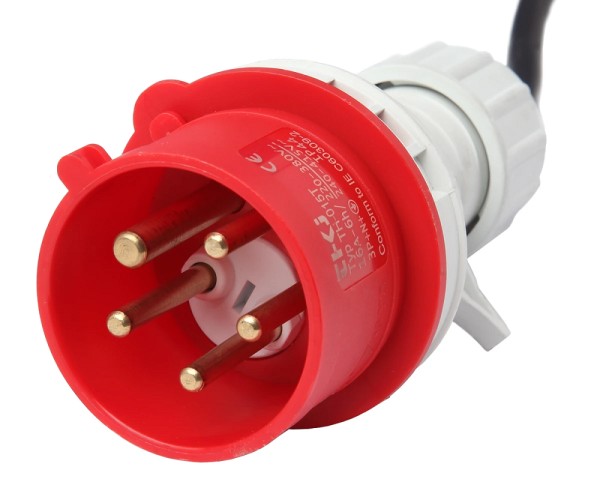

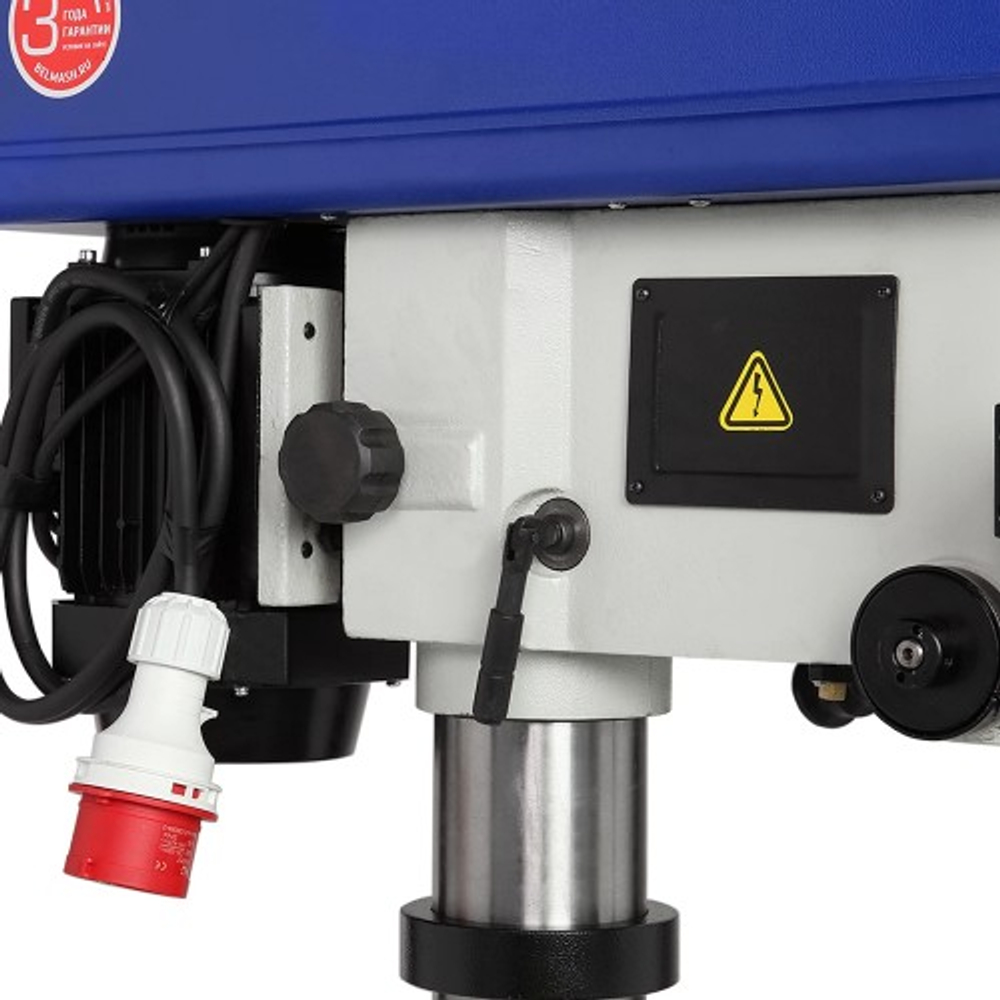

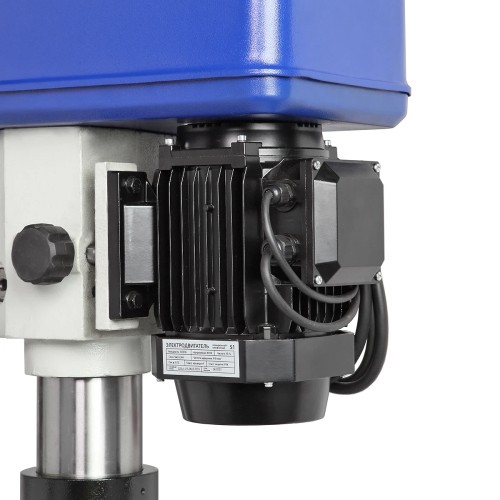

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 1100 Вт, режим работы S1. Модель имеет напольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

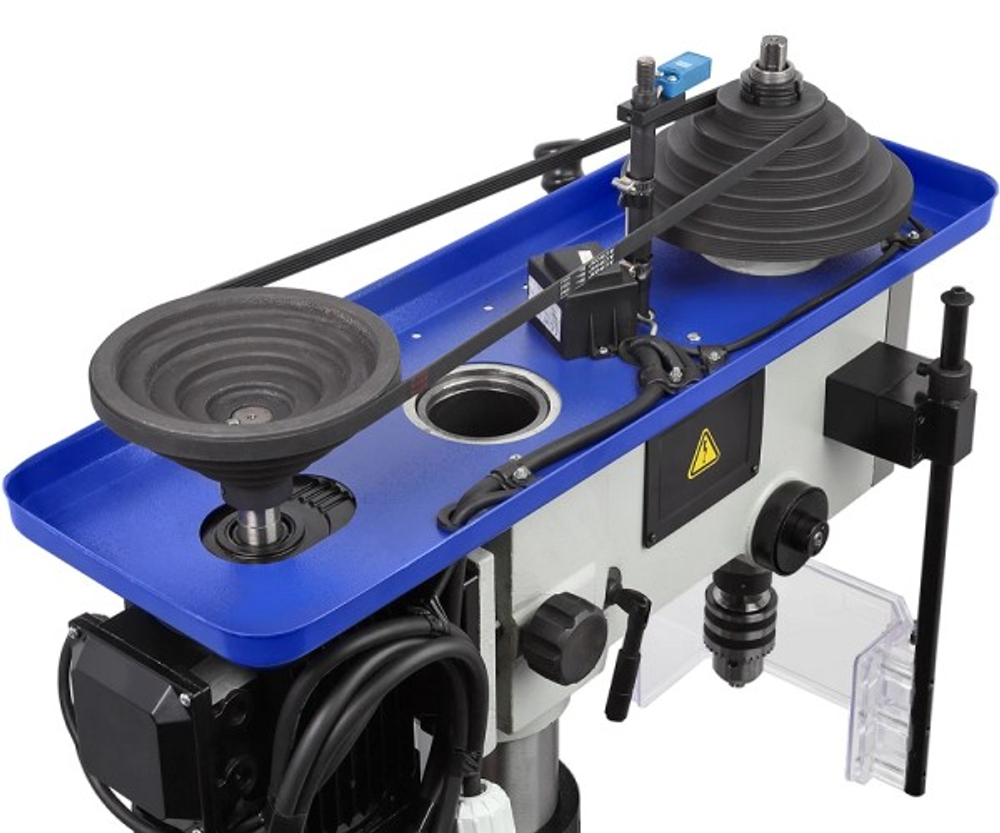

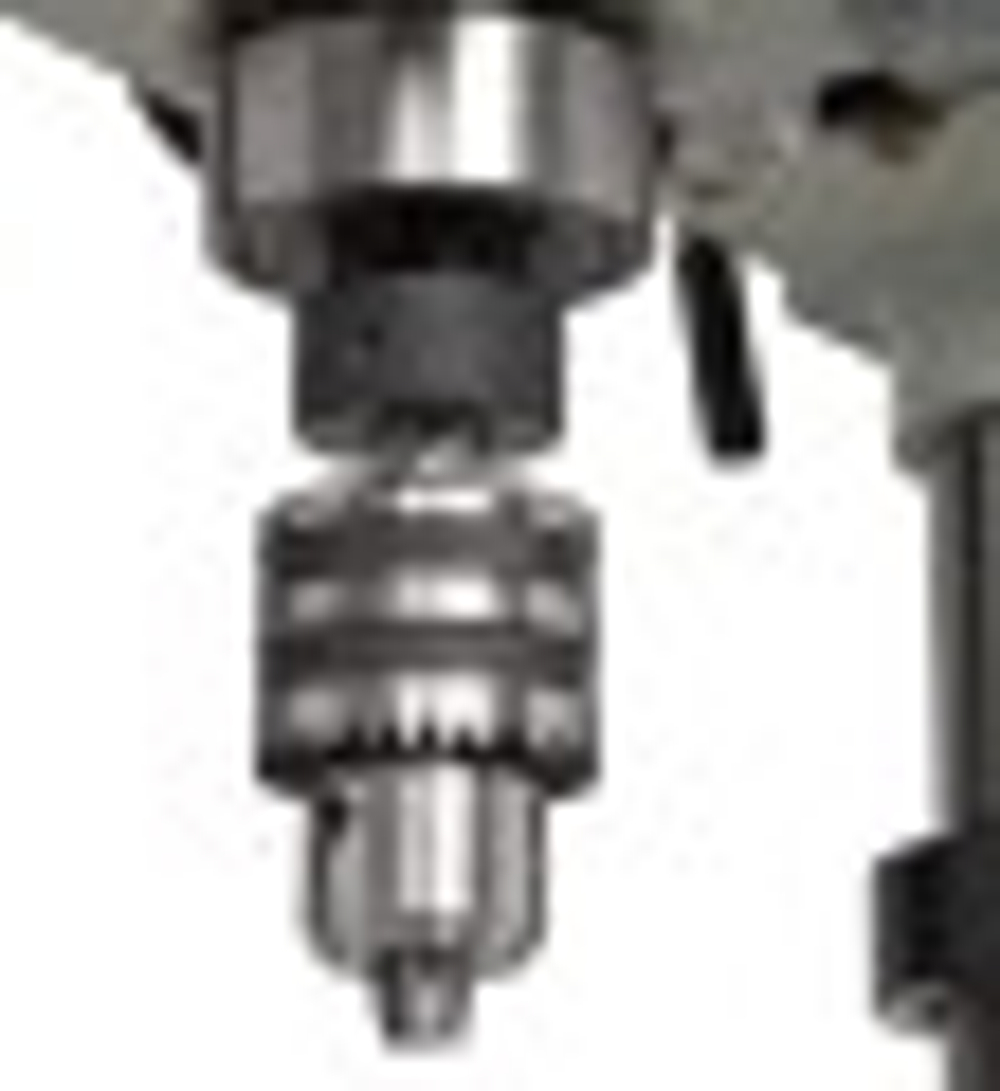

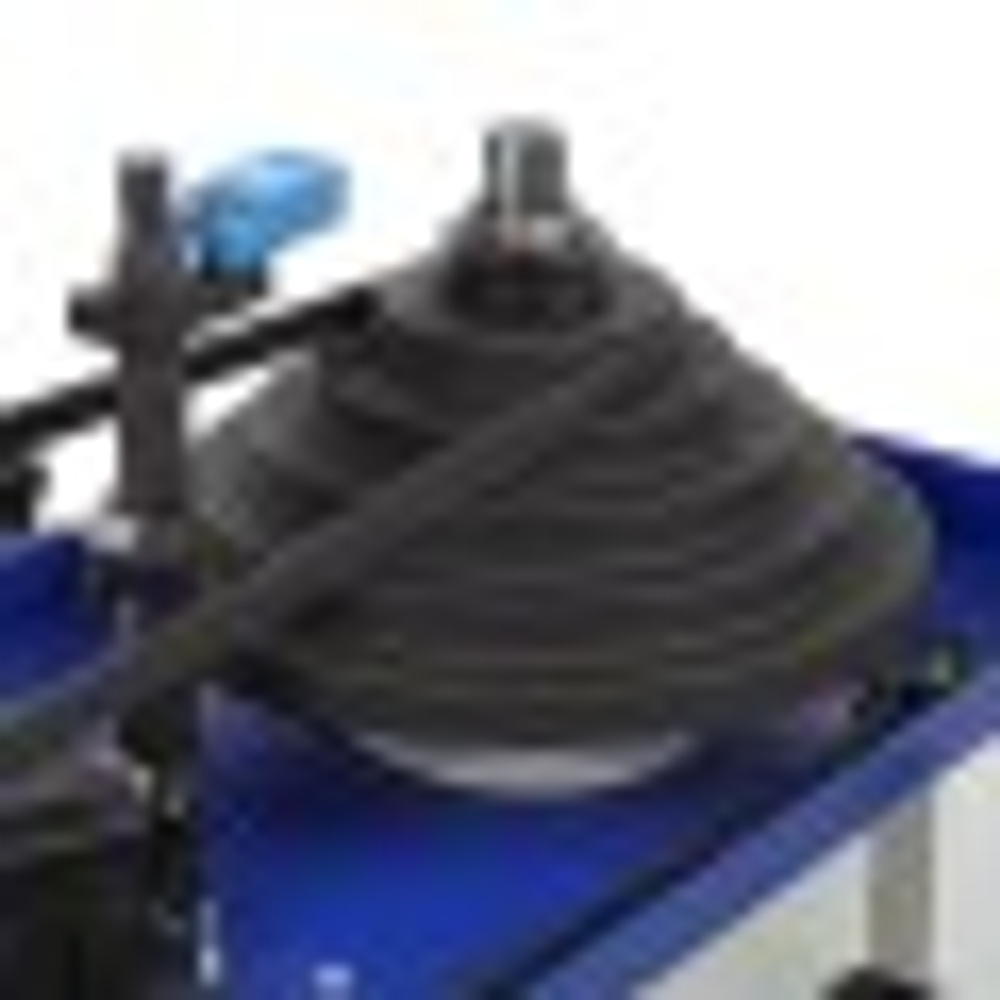

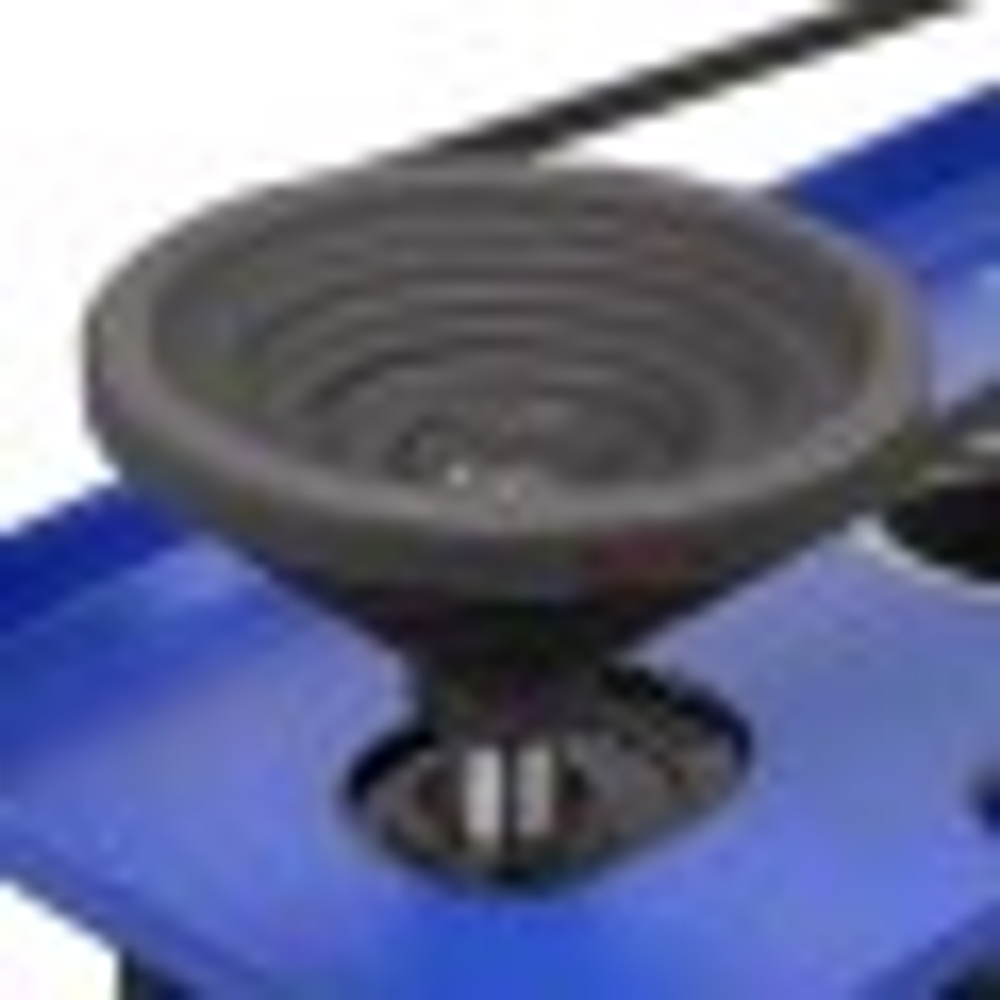

Станок способен сверлить отверстия с максимальным диаметром до 32 мм (в мягких металлах), до 28 мм (в твердых металлах) и до 70 мм (в древесине). Максимальный диаметр нарезания резьбы - М16. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2250 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

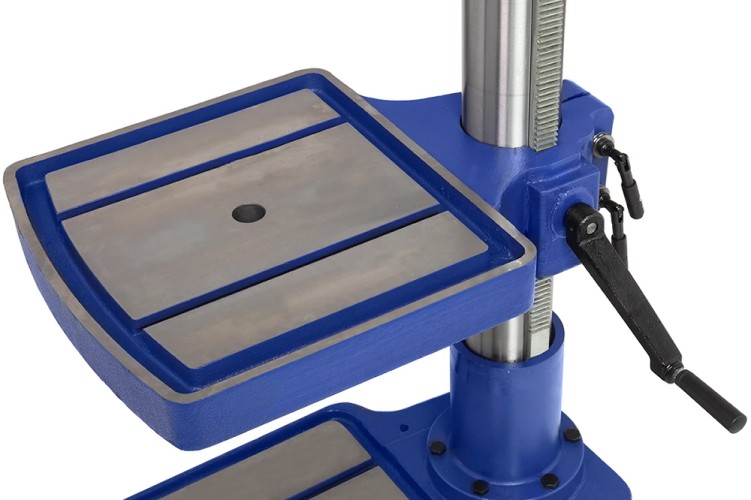

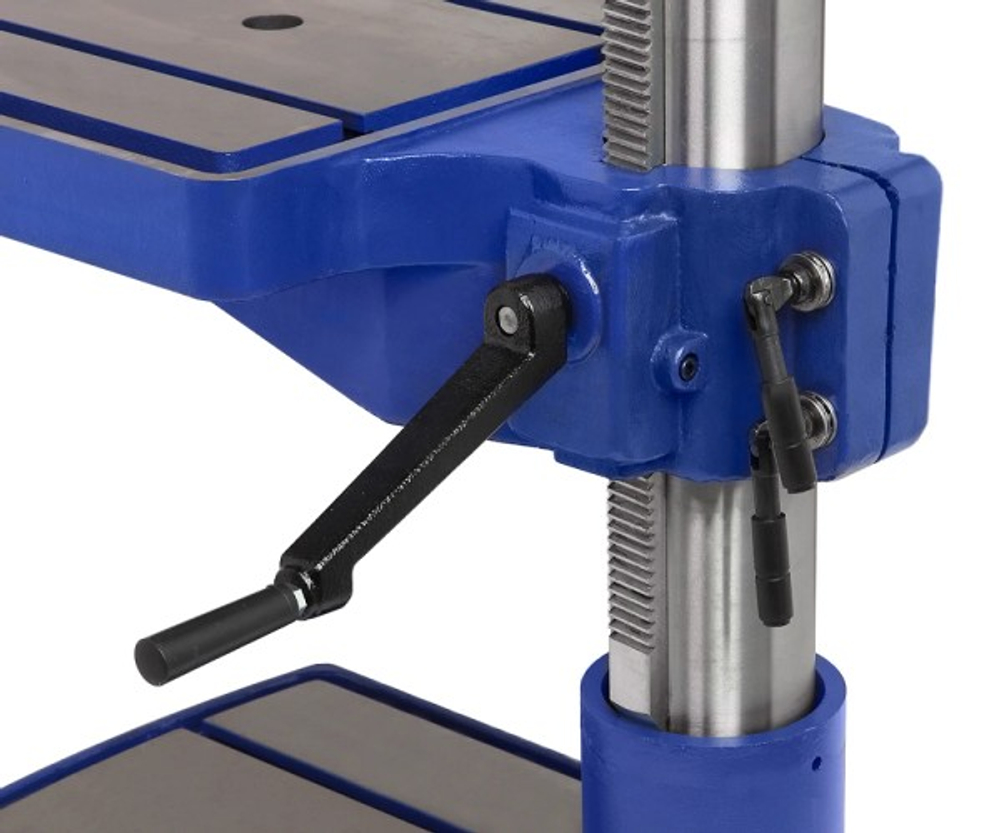

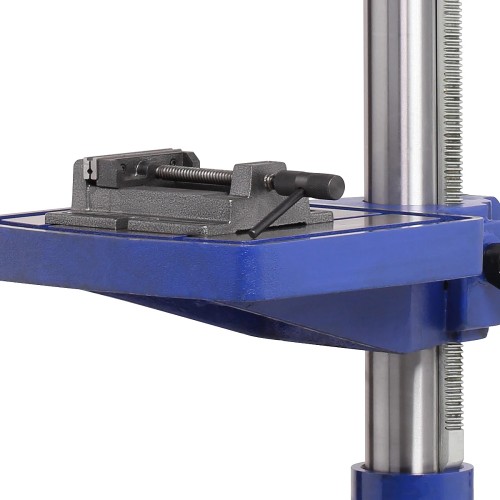

Рабочий стол имеет размер 412×382 мм, на столе имеются два Т-образных паза под установку тисков или других зажимов. Стол способен выдерживать нагрузку до 50 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 355×350 мм, на которую также можно устанавливать тиски (входят в комплект поставки).

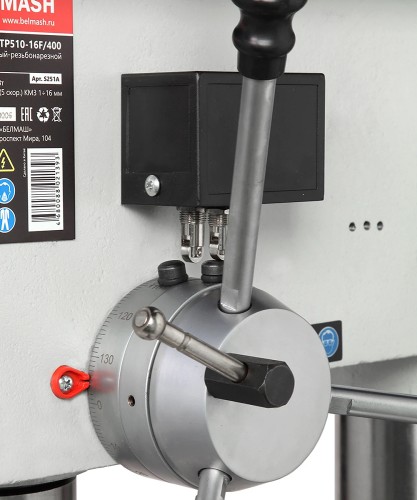

Максимальное расстояние между шпинделем и основанием составляет 1200 мм, расстояние от колонны до оси шпинделя составляет 255 мм. Колонна стальная, толстостенная, имеет диаметр 98 мм и толщину стенки - 14 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 135 мм.

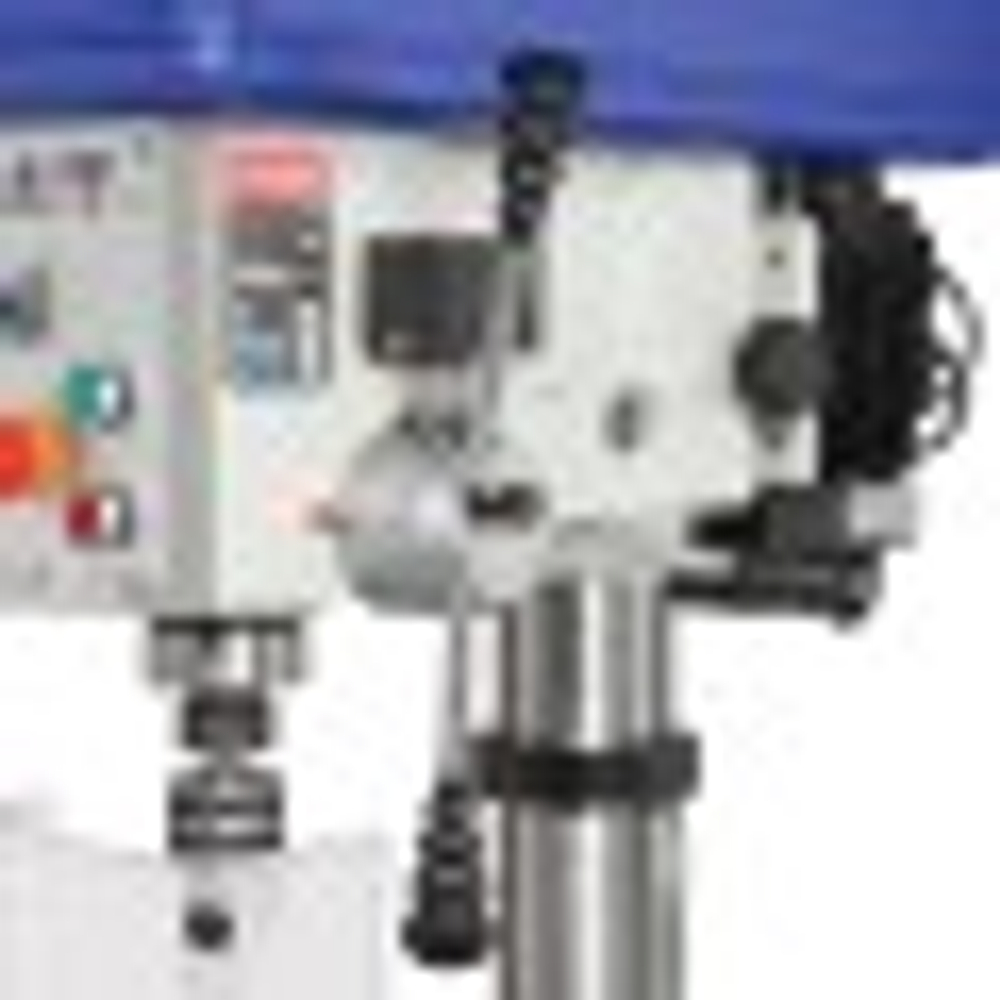

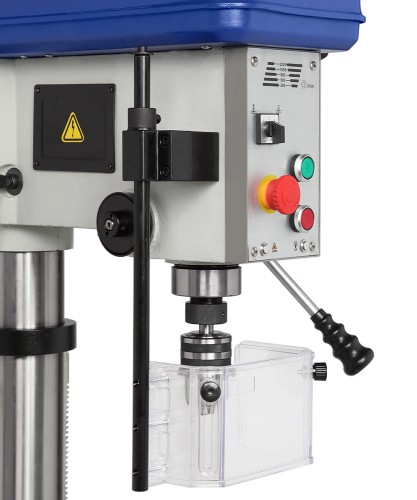

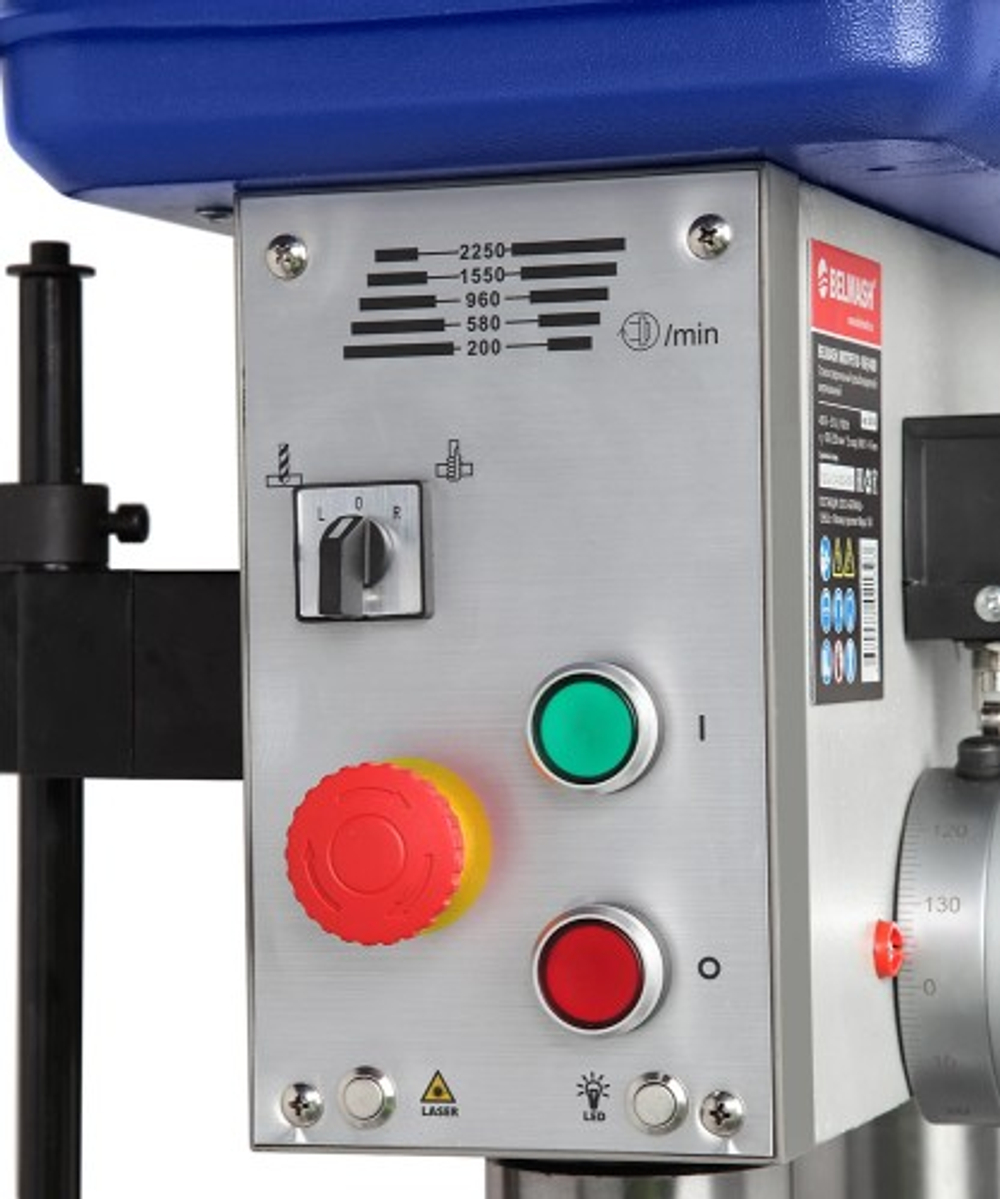

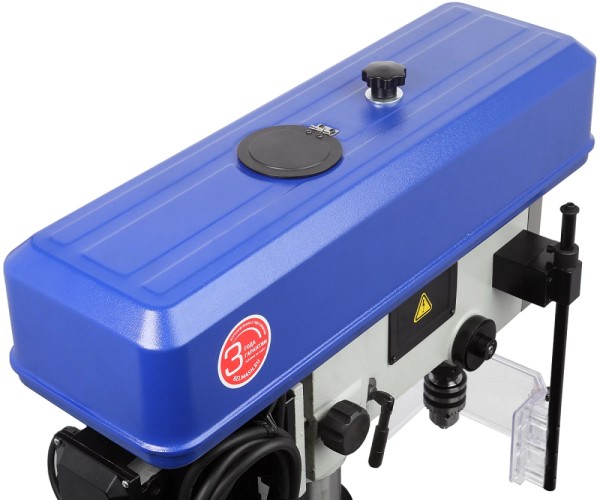

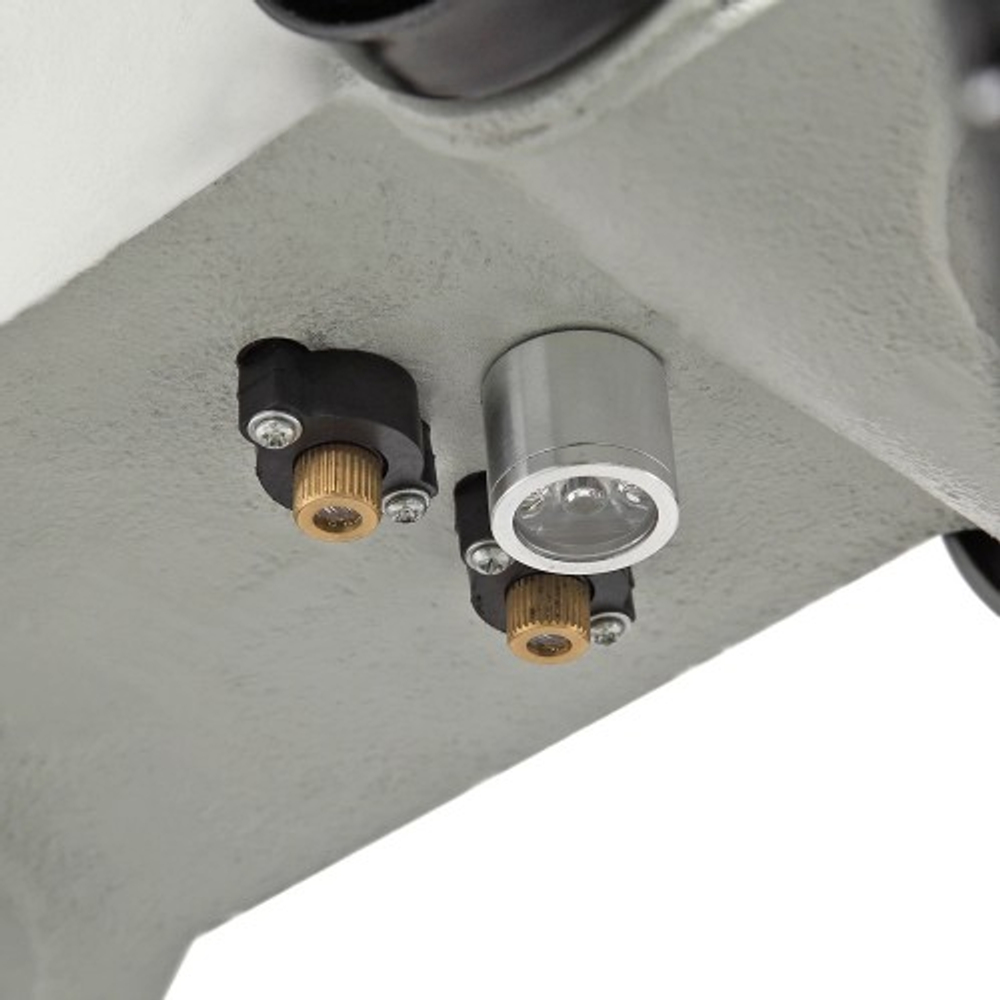

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

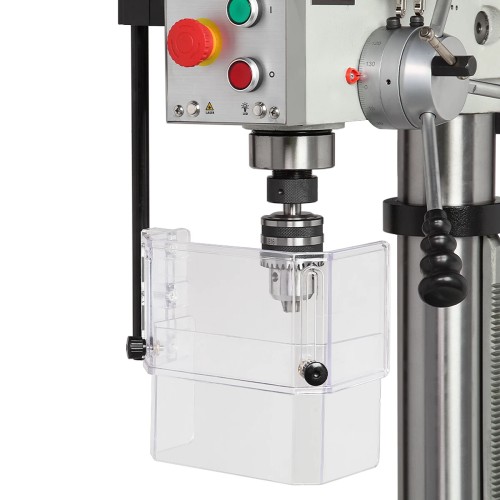

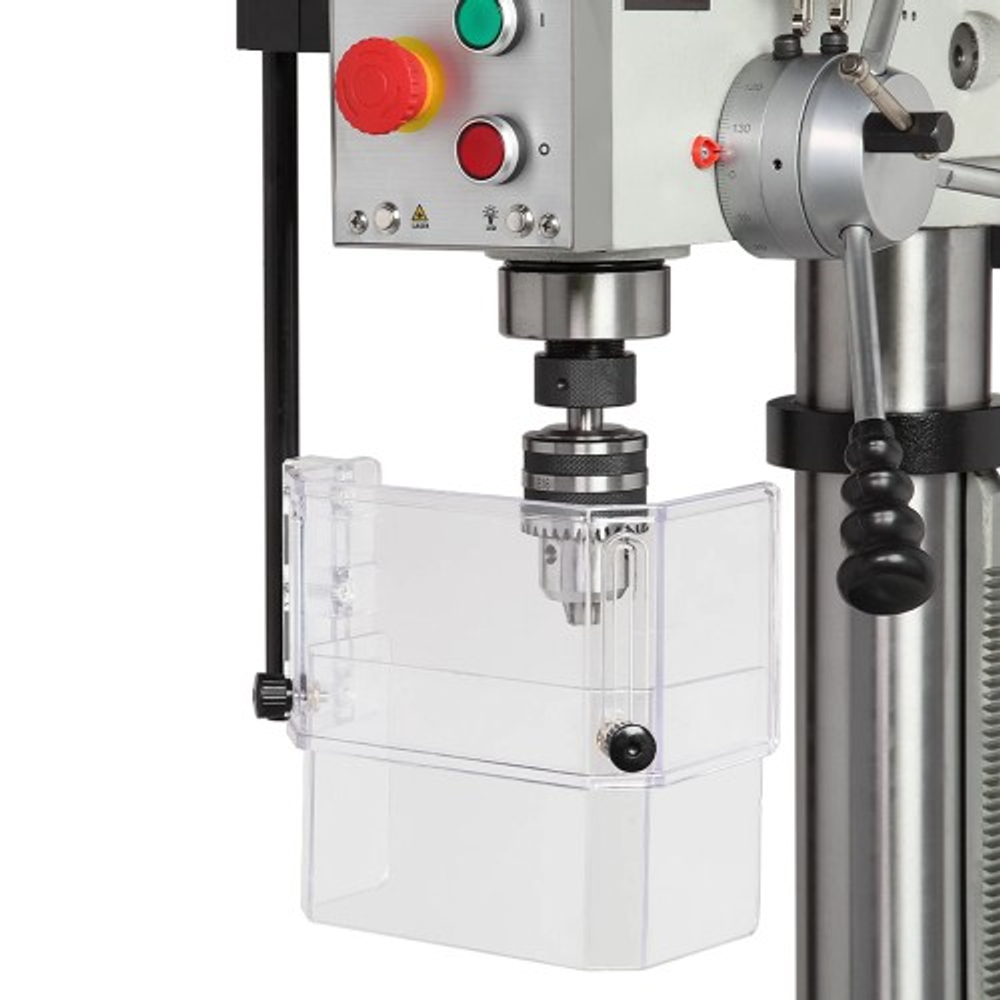

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Ширина
710 мм
Высота
485 мм
Глубина
1 600 мм
Вес
216 кг
Характеристики
Производитель
BELMASH
Реверс
да
Число скоростей
5
Наличие лазера
да
Материал обработки
металл, дерево, пластмасса
Тип электродвигателя
асинхронный
Напряжение
400 В
Длина (без упаковки)
840 мм
Ширина (без упаковки)
730 мм
Высота (без упаковки)
1750 мм
Вес
207 кг
Мощность
1.1 кВт
Частота вращения шпинделя (min)
200 об/мин
Частота вращения шпинделя (max)
2250 об/мин
Размер рабочего стола
412x382 мм
Диаметр колонны
98 мм
Конструкция
вертикально-сверлильный
Размер основания
440x650 мм/мин
Расстояние шпиндель-основание
1200 мм
Расстояние шпиндель-стойка
245 мм
Расстояние шпиндель-стол
855 мм
Ход пиноли шпинделя
135 мм
Шпиндель
КМ3
Тип сверлильного патрона
ключевой
Max диаметр сверла
16 мм
Вылет шпинделя (max)
245 мм
Вылет шпинделя (min)
245 мм
Посадка сверлильного патрона
B16
