Описание

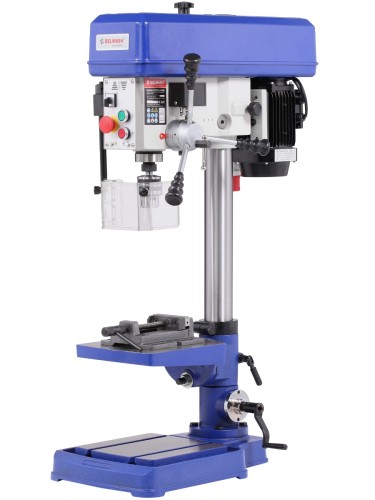

Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

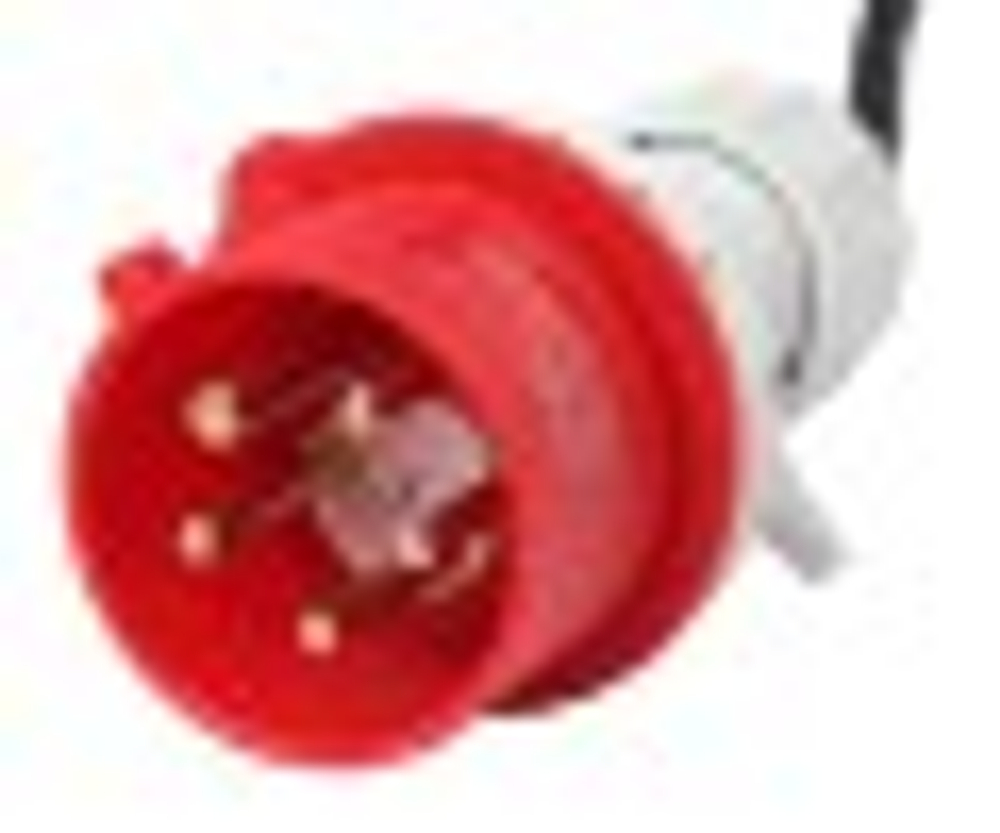

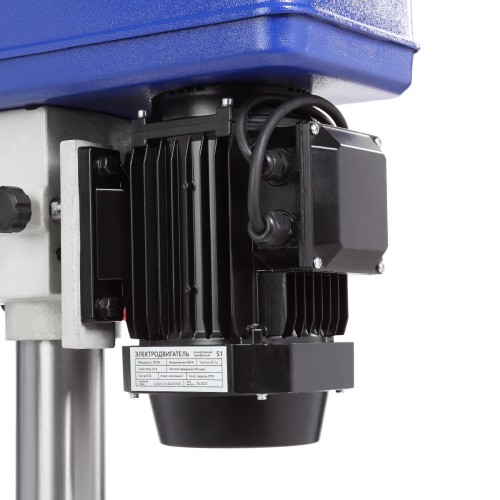

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

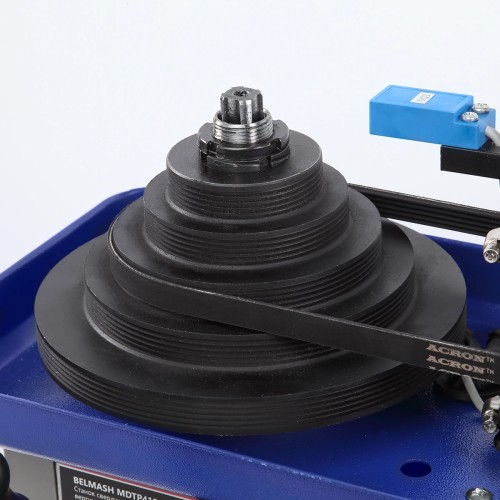

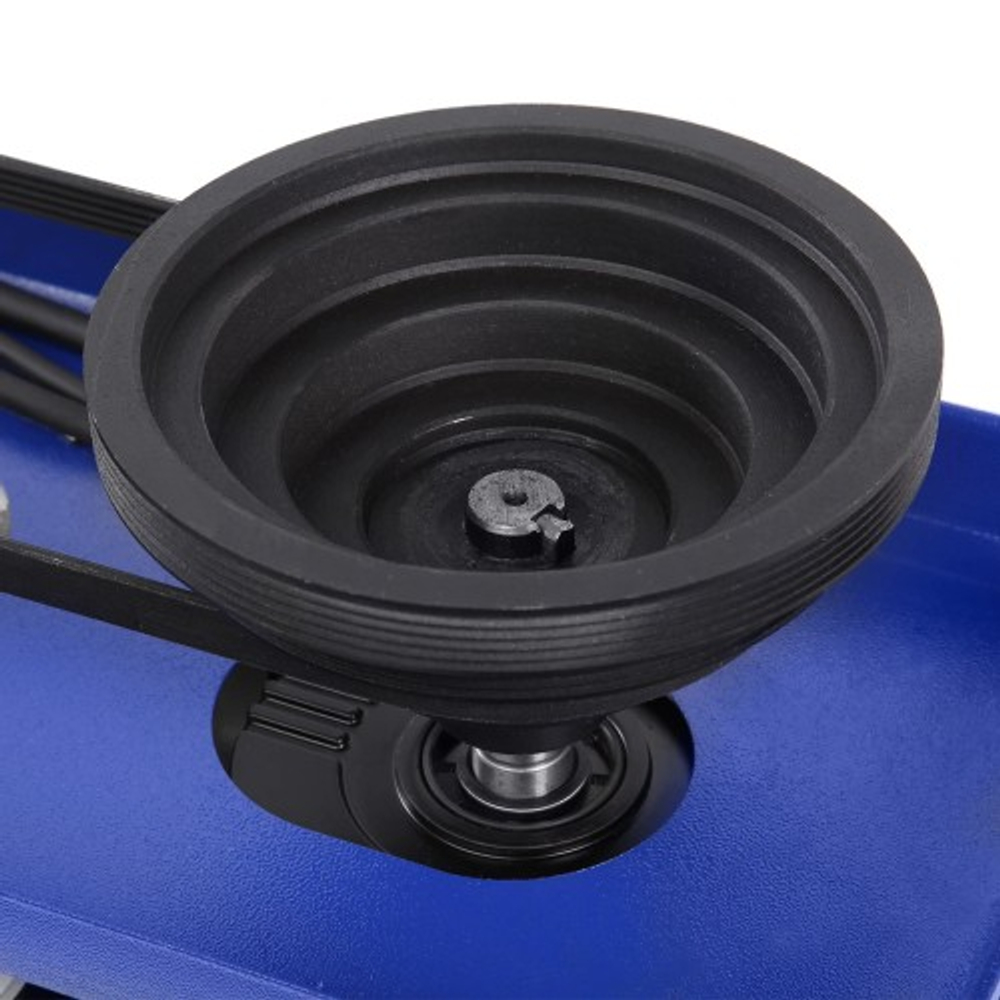

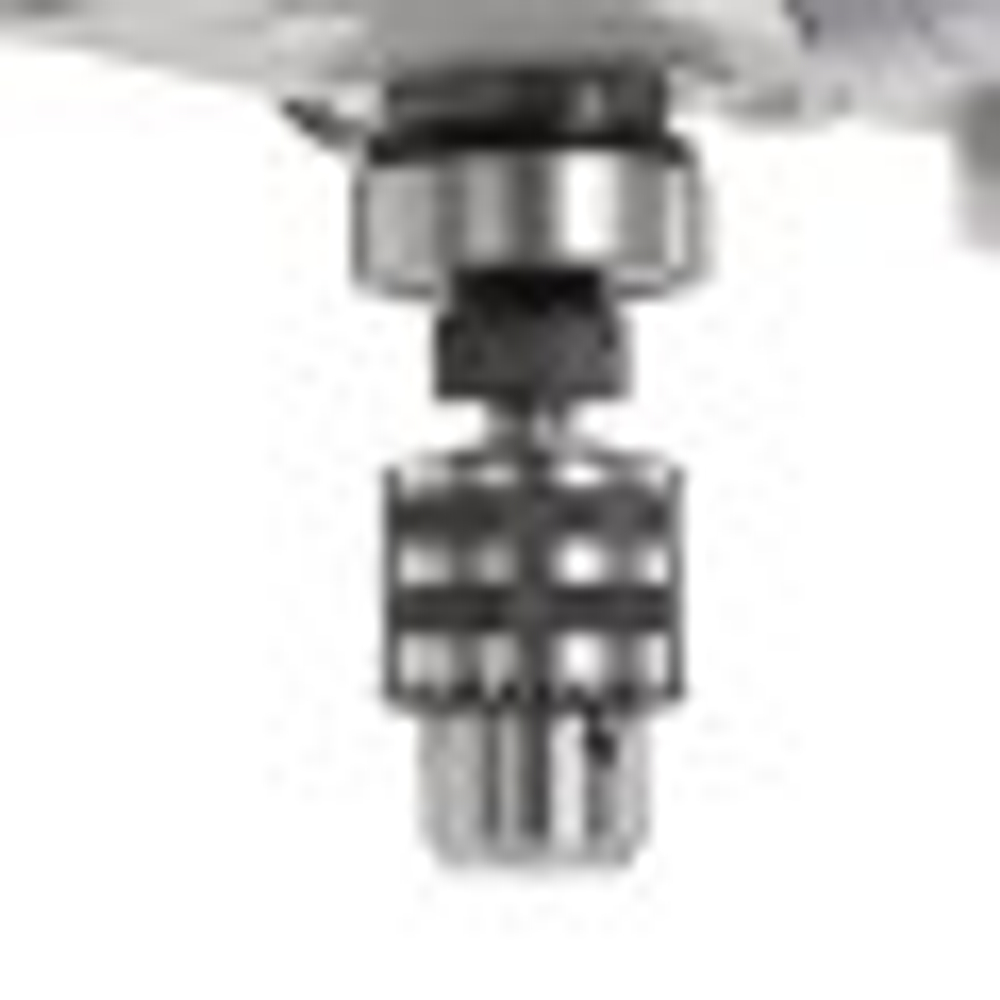

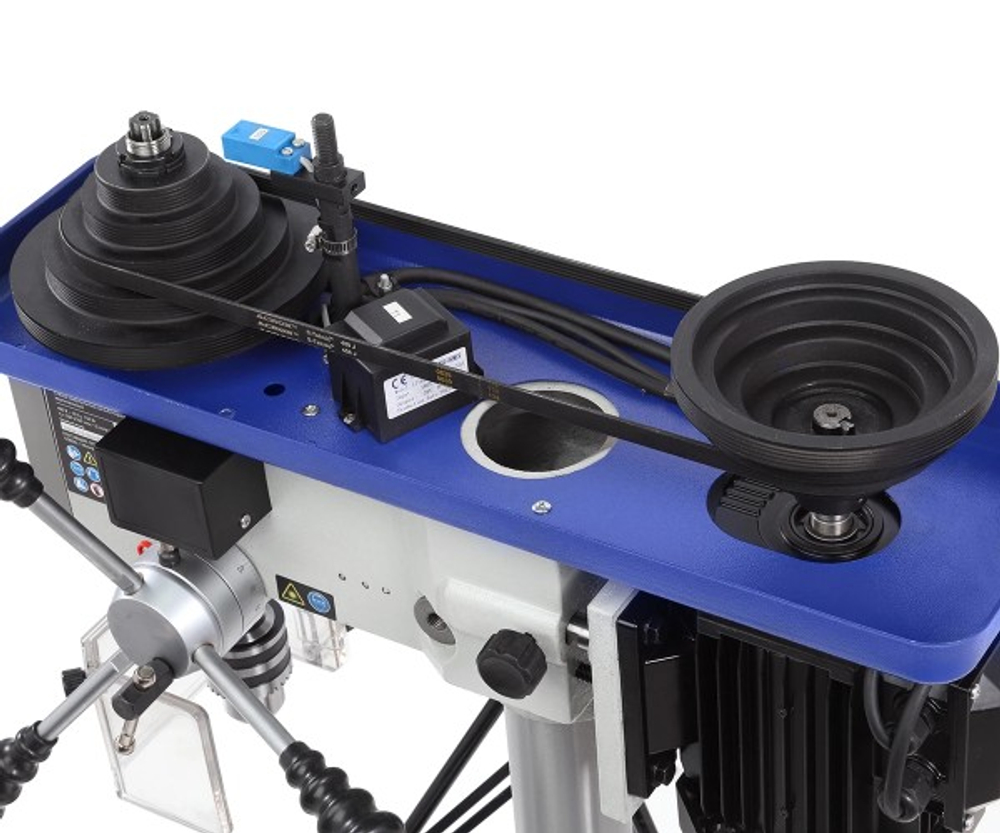

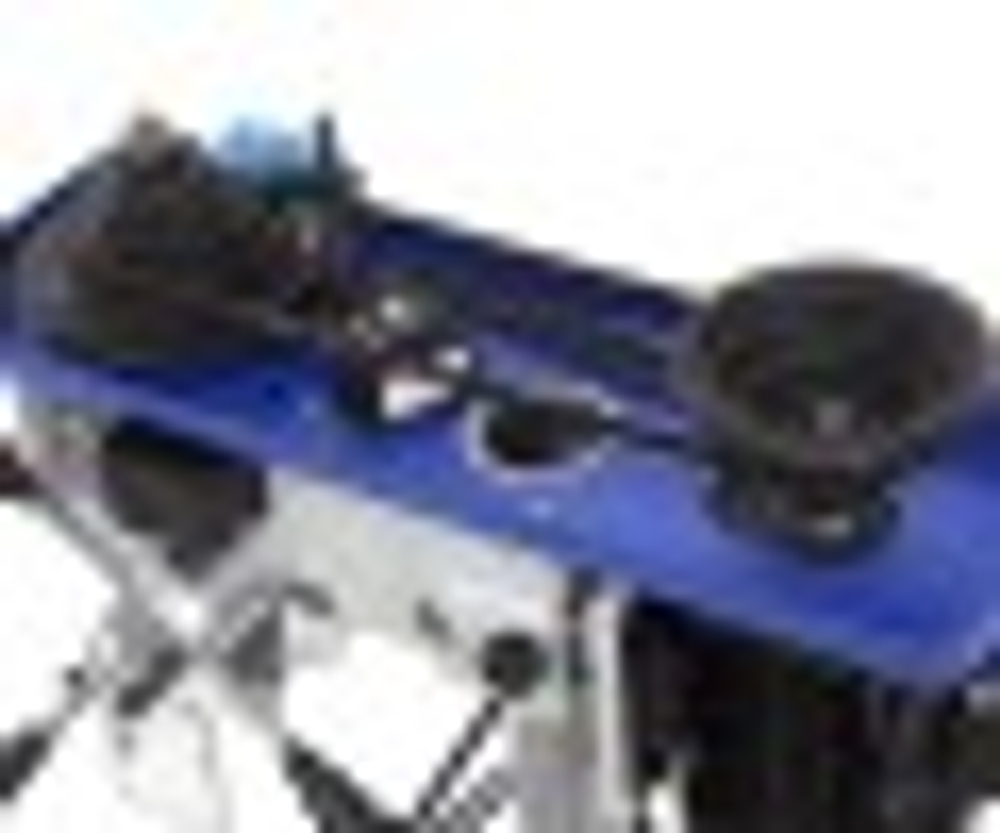

Станок способен сверлить отверстия с максимальным диаметром до 18 мм (в твердых металлах) и до 50 мм (в древесине). Максимальный диаметр нарезания резьбы - М12. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2350 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

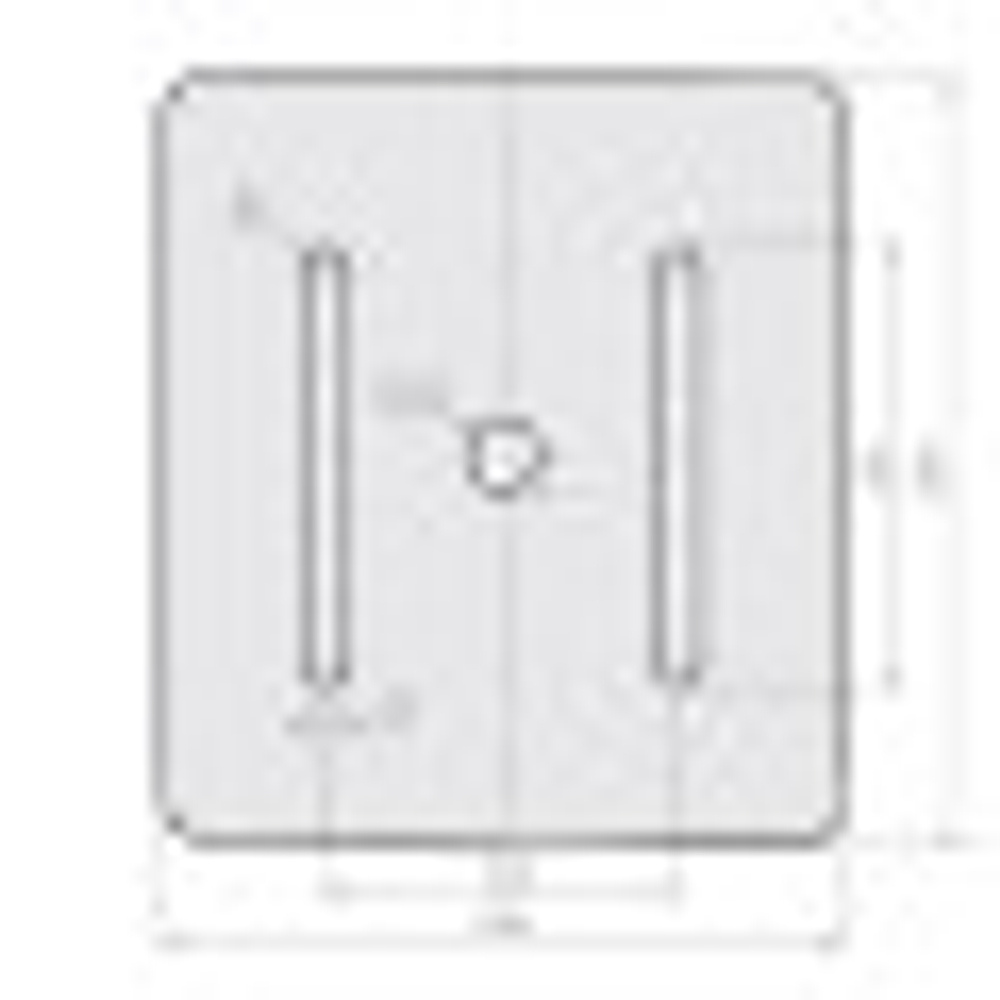

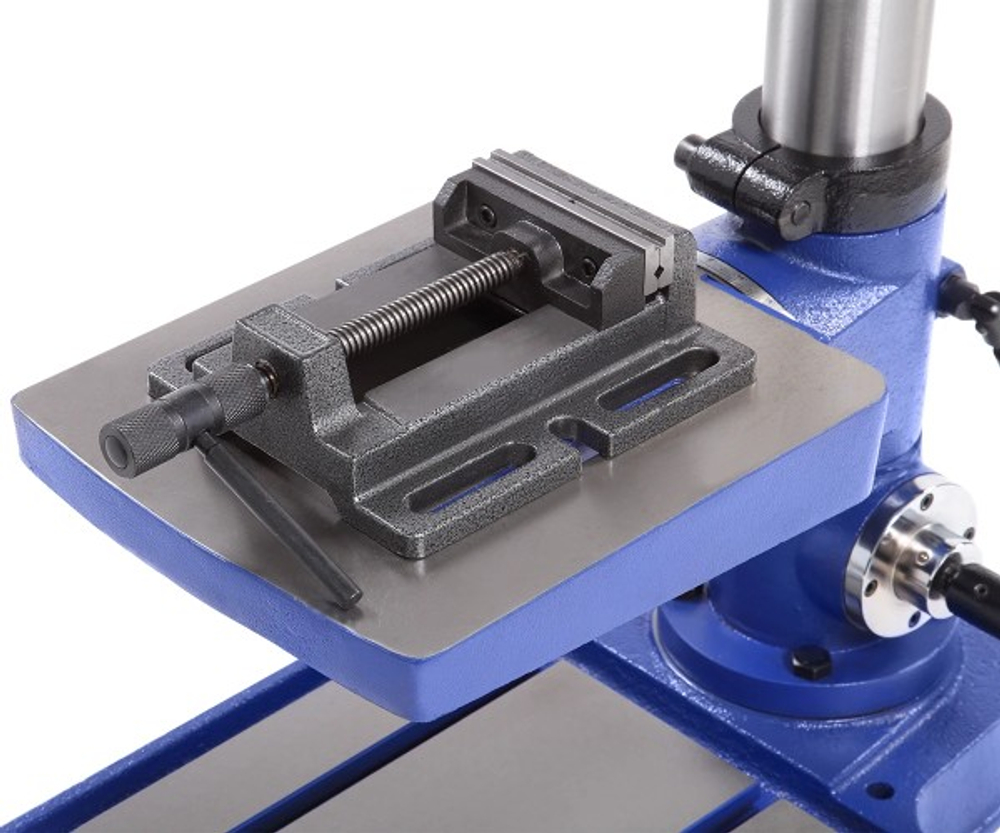

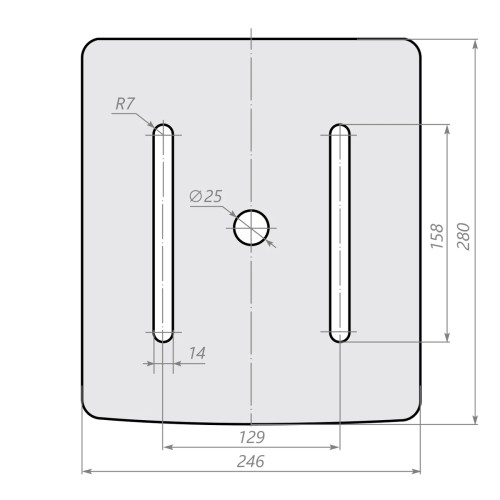

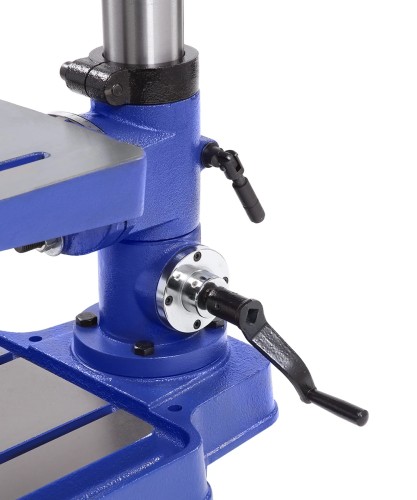

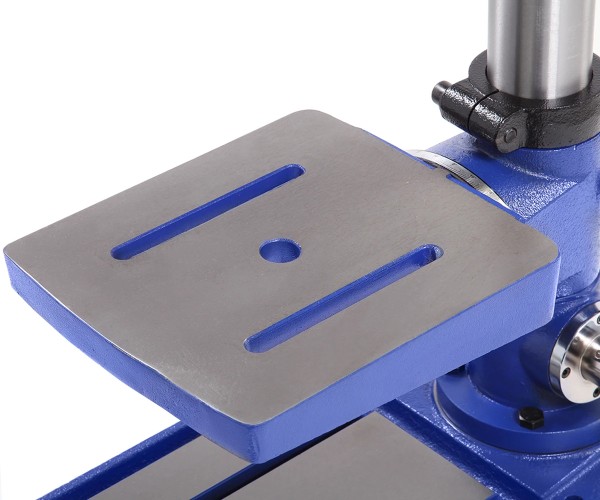

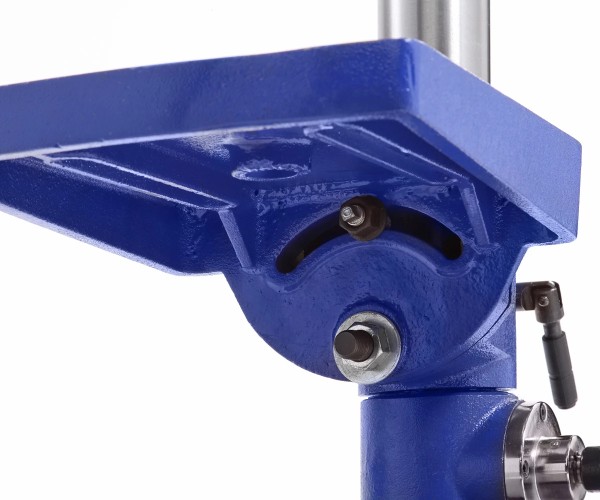

Рабочий стол имеет размер 275×245 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.
Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 100 мм.

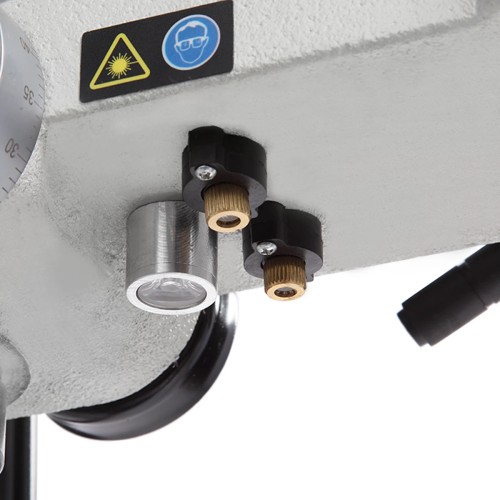

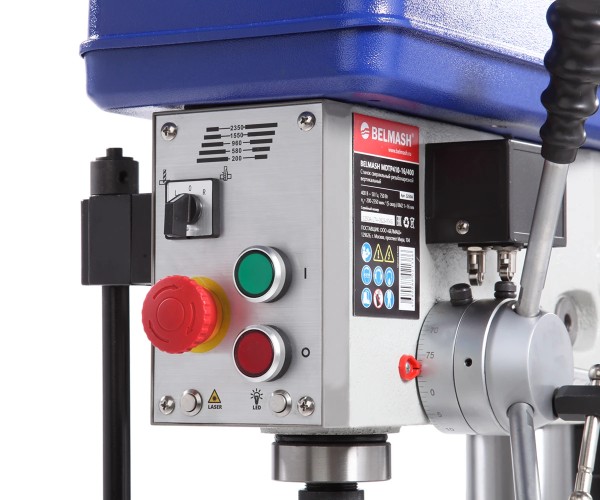

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

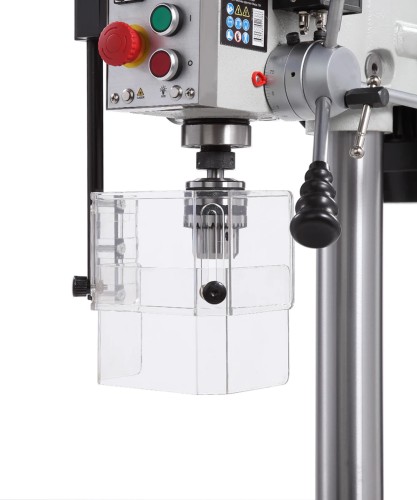

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Ширина
610 мм
Высота
380 мм
Глубина
1 060 мм
Вес
96 кг
Характеристики
Производитель
BELMASH
Реверс
да
Материал обработки
металл, дерево, пластмасса
Система подачи СОЖ
нет
Тип электродвигателя
асинхронный
Напряжение
400 В
Длина (без упаковки)
710 мм
Ширина (без упаковки)
585 мм
Высота (без упаковки)
1120 мм
Вес
96 кг
Мощность
0.75 кВт
Частота вращения шпинделя (min)
200 об/мин
Частота вращения шпинделя (max)
2350 об/мин
Размер рабочего стола
275x245 мм
Диаметр колонны
70 мм
Конструкция
вертикально-сверлильный
Размер основания
345x520 мм/мин
Расстояние шпиндель-основание
650 мм
Расстояние шпиндель-стойка
205 мм
Расстояние шпиндель-стол
410 мм
Ход пиноли шпинделя
96 мм
Шпиндель
КМ2
Тип сверлильного патрона
ключевой
Max диаметр сверла
16 мм
Вылет шпинделя (max)
205 мм
Вылет шпинделя (min)
205 мм
Посадка сверлильного патрона
B16
