Описание

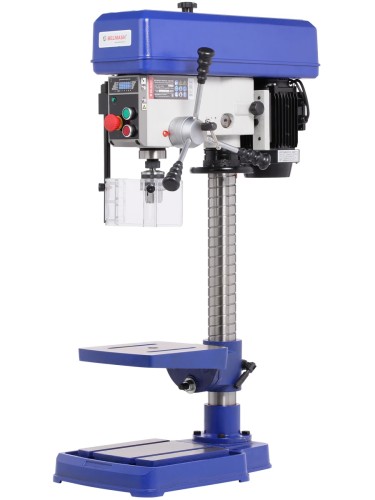

Станок BELMASH MDP410-16P/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

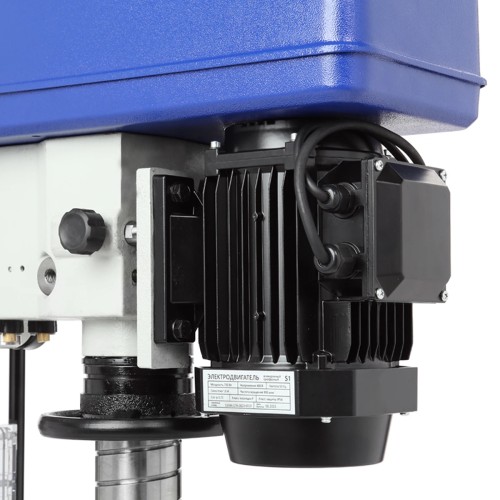

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

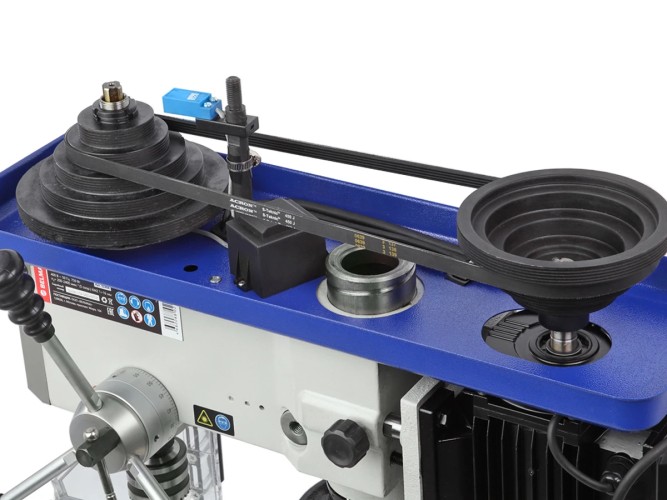

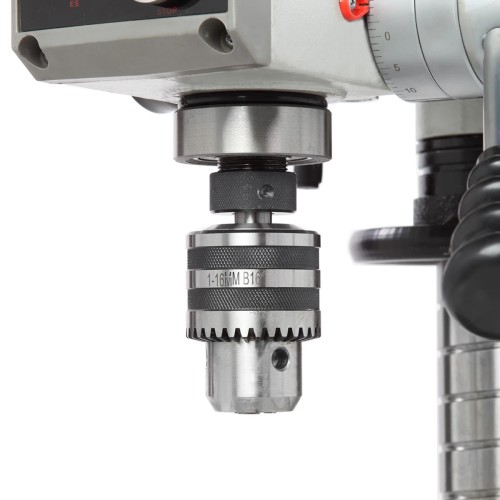

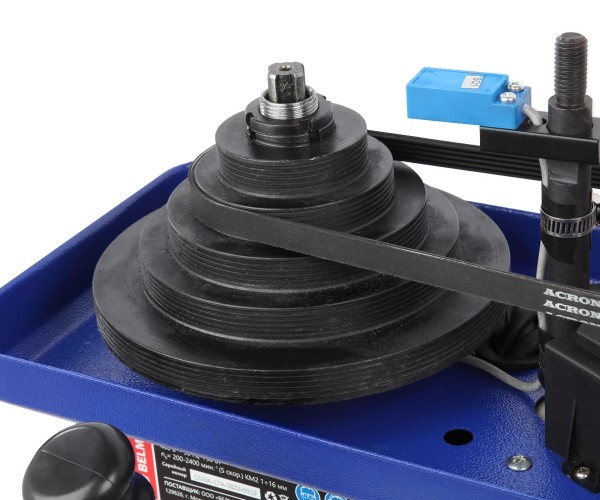

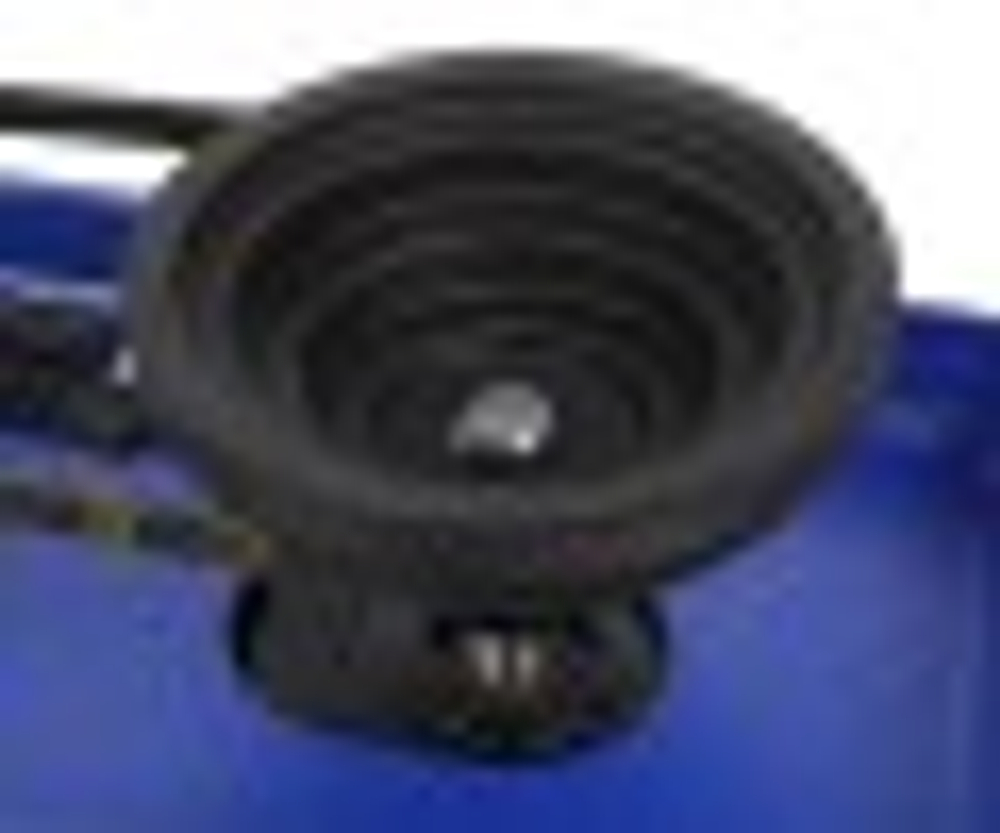

Станок способен сверлить отверстия с максимальным диаметром до 20 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

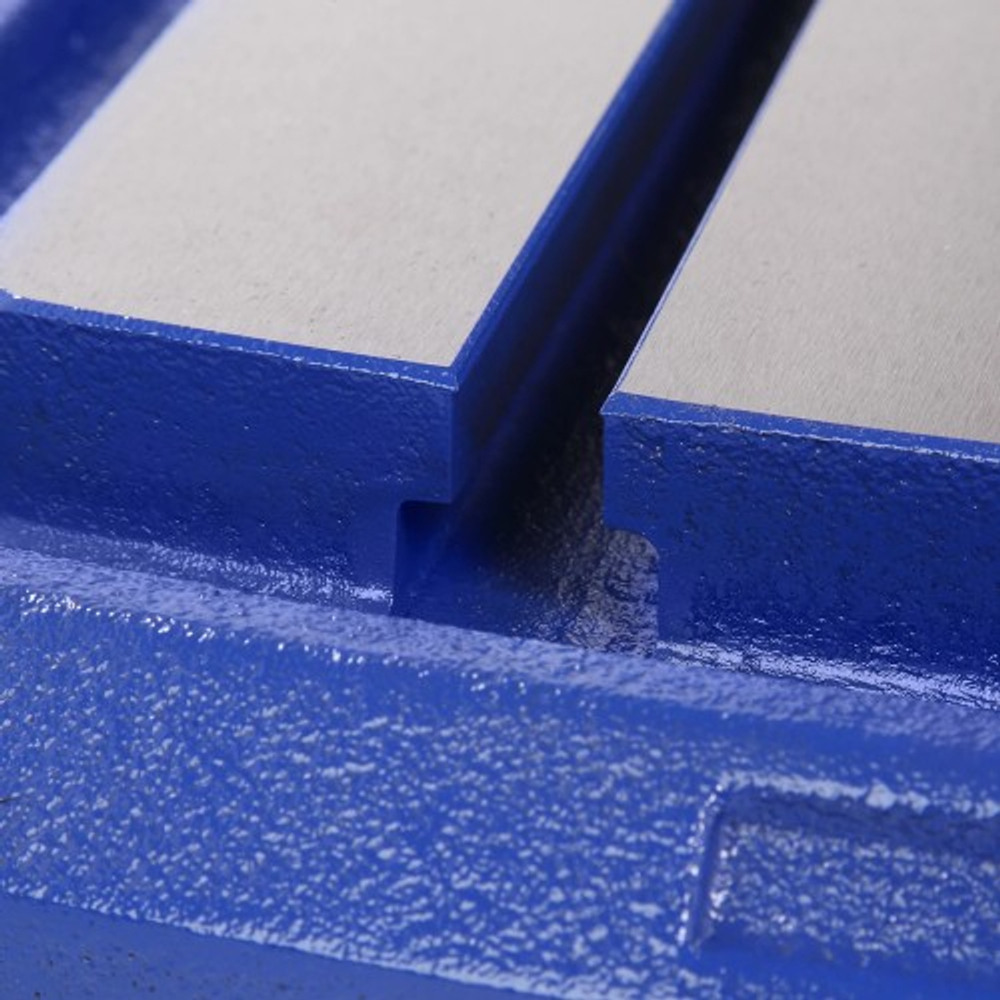

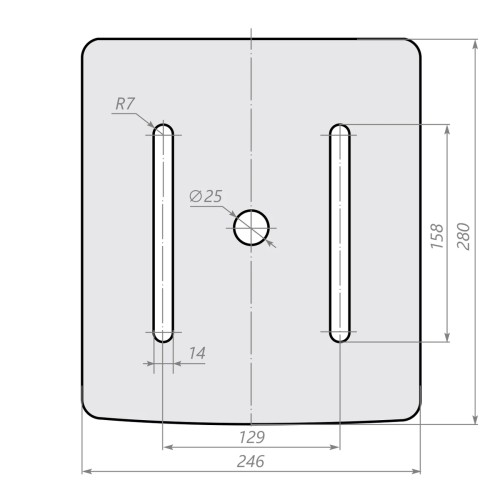

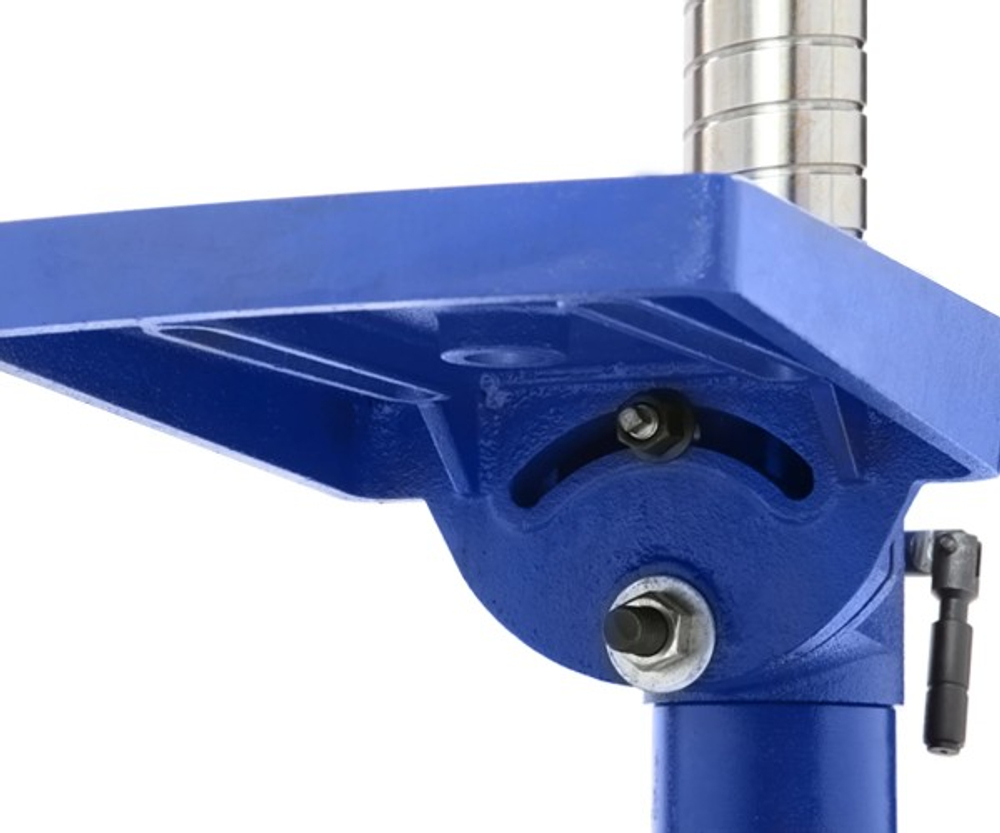

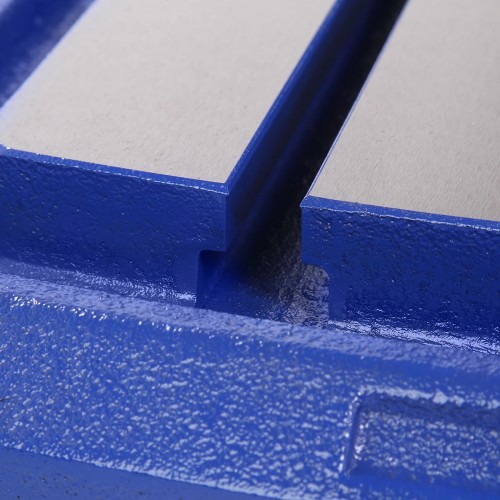

Рабочий стол имеет размер 277×246 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.
Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 90 мм.

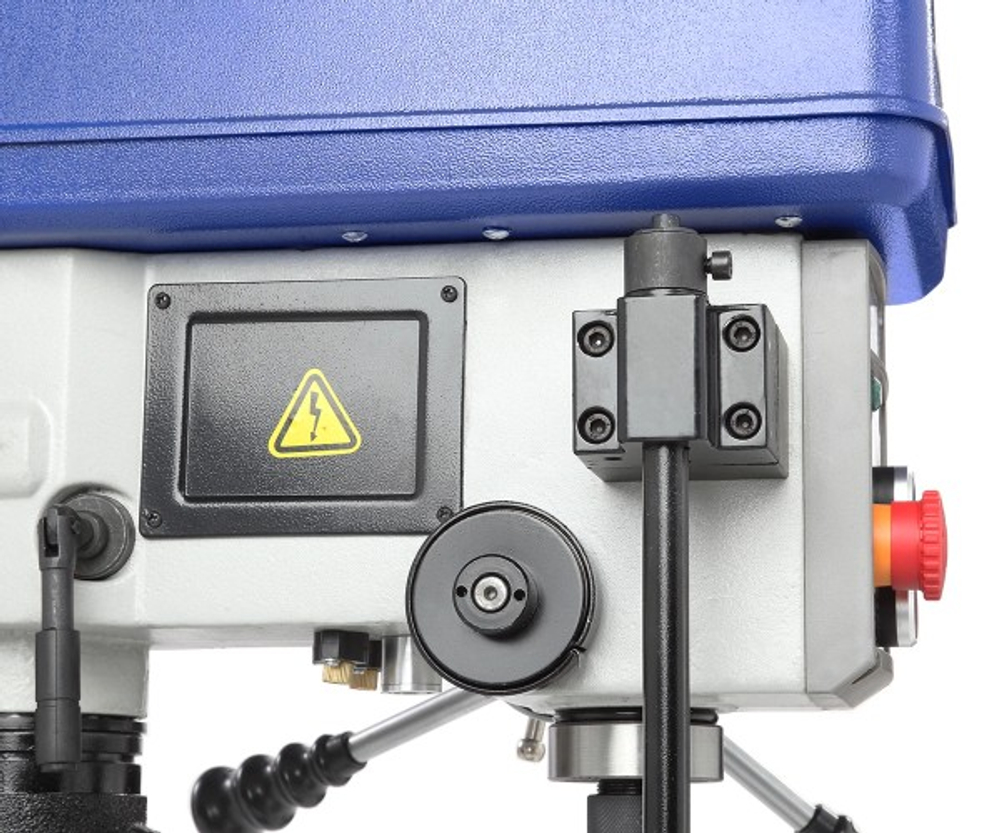

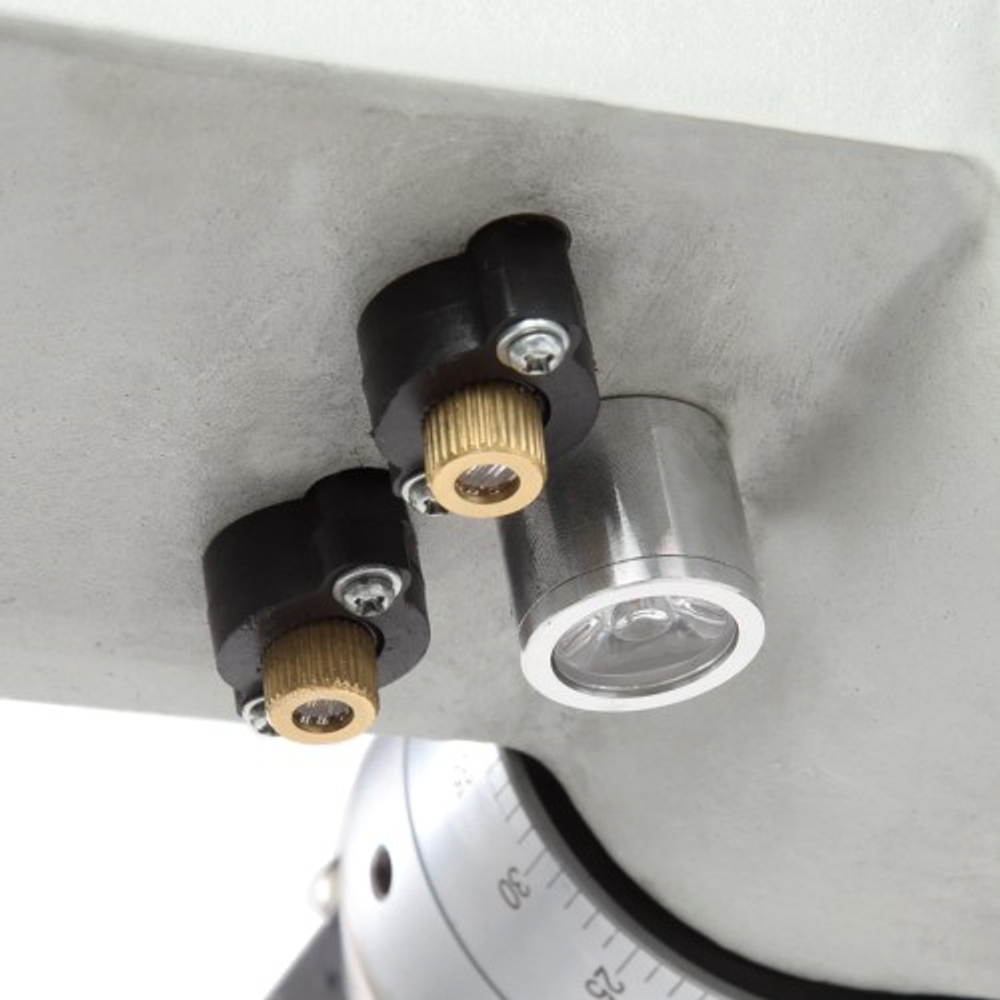

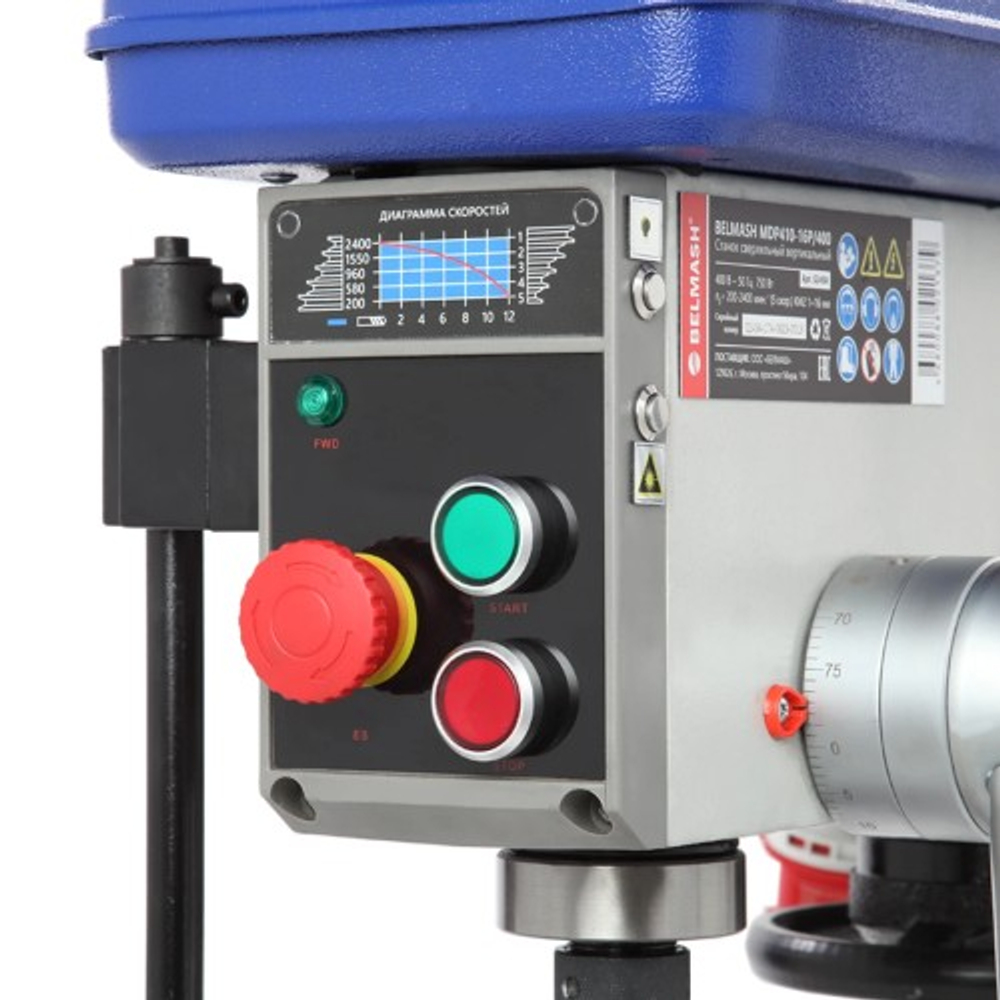

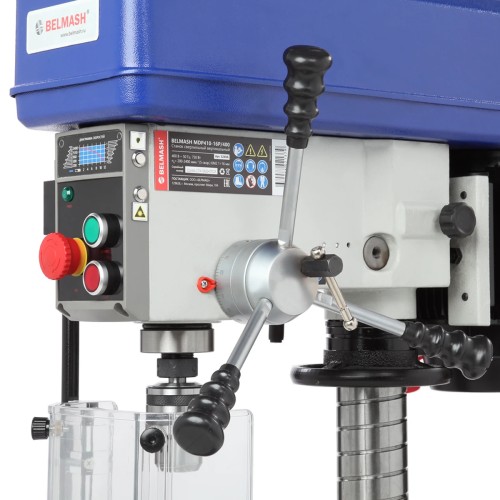

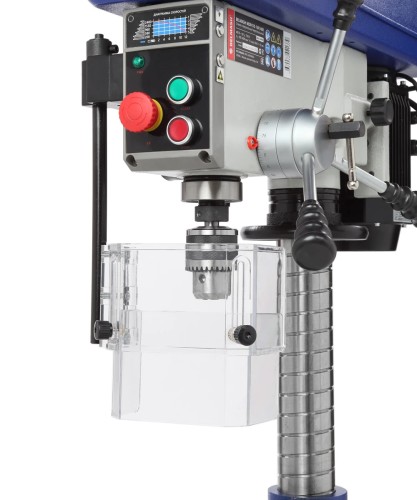

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.
Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Ширина
1 060 мм
Высота
380 мм
Глубина
610 мм
Вес
90 кг
Характеристики
Производитель
BELMASH
Реверс
нет
Число скоростей
5
Наличие лазера
да
Система подачи СОЖ
нет
Напряжение
400 В
Длина (без упаковки)
695 мм
Ширина (без упаковки)
510 мм
Высота (без упаковки)
1010 мм
Вес
88 кг
Мощность
0.75 кВт
Частота вращения шпинделя (min)
200 об/мин
Частота вращения шпинделя (max)
2400 об/мин
Размер рабочего стола
277x246 мм
Диаметр колонны
70 мм
Конструкция
вертикально-сверлильный
Размер основания
345x520 мм/мин
Расстояние шпиндель-основание
530 мм
Расстояние шпиндель-стойка
205 мм
Расстояние шпиндель-стол
320 мм
Ход пиноли шпинделя
90 мм
Тип сверлильного патрона
ключевой
Max диаметр сверла
16 мм
Вылет шпинделя (max)
205 мм
Вылет шпинделя (min)
205 мм
